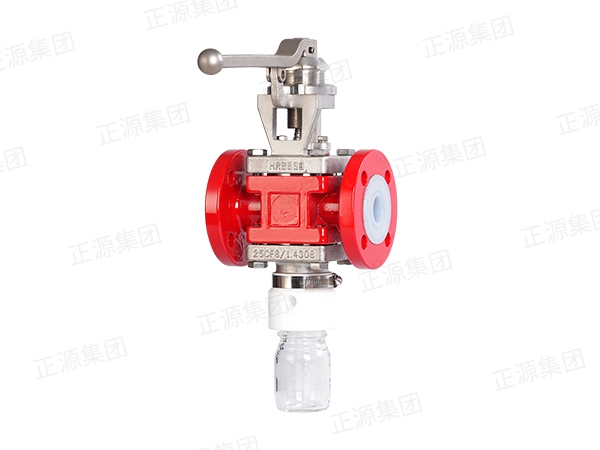

AFSV系列全村PFA取樣閥是用于獲取管路或設備中介質樣品的閥門,用于需要經常對介質樣品進行化學分析的場合。全襯氟取樣閥驅動力矩小,操作簡便、迅速,并且還可同時具有良好的取樣流量調節功能、自動復位關閉密封和安全掛鎖特性??蓱糜诩儍艉洼p微固體的取樣,以及管線內有腐蝕性或有毒介質的安全取樣。

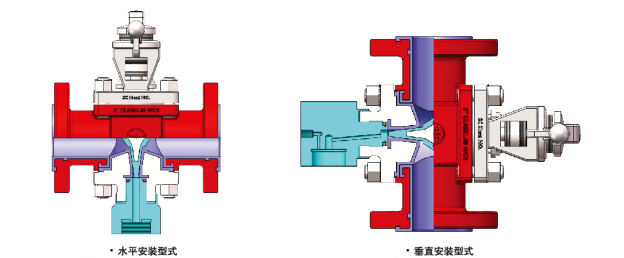

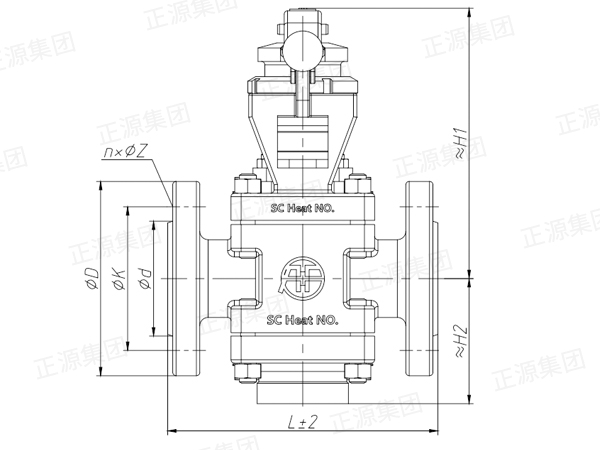

公稱通徑 | 標準值-PN16/Class150 | 參考值 | ||||||||||
DN (mm) |
NPS (inch) |
L | D | K | d | n×ΦZ | H1 | H2 | ||||
GB/EN | ASME | GB/EN | ASME | GB/EN | ASME | GB/EN | ASME | |||||
25 | 1" | 160 | 115 | 108 | 85 | 79.4 | 68 | 53 | 4×Φ14 | 4×Φ15.8 | 160 | 74 |
40 | 1½" | 200 | 150 | 127 | 110 | 98.4 | 88 | 73 | 4×Φ18 | 4×Φ15.8 | 200 | 100 |
50 | 2" | 230 | 165 | 152.4 | 125 | 120.7 | 102 | 92 | 4×Φ18 | 4×Φ19 | 200 | 100 |
80 | 3" | 310 | 200 | 190.5 | 160 | 152.4 | 138 | 127 | 8×Φ18 | 4×Φ19 | 285 | 129 |
公稱通徑 | 標準值-PN16/Class150 | 參考值 | ||||||||||
DN (mm) |
NPS (inch) |
L | D | K | d | n×ΦZ | H1 | H2 | ||||
GB/EN | ASME | GB/EN | ASME | GB/EN | ASME | GB/EN | ASME | |||||
25 | 1" | 160 | 115 | 108 | 85 | 79.4 | 68 | 53 | 4×Φ14 | 4×Φ15.8 | 160 | 74 |
40 | 1½" | 200 | 150 | 127 | 110 | 98.4 | 88 | 73 | 4×Φ18 | 4×Φ15.8 | 200 | 100 |
50 | 2" | 230 | 165 | 152.4 | 125 | 120.7 | 102 | 92 | 4×Φ18 | 4×Φ19 | 200 | 100 |
80 | 3" | 310 | 200 | 190.5 | 160 | 152.4 | 138 | 127 | 8×Φ18 | 4×Φ19 | 285 | 129 |
主要特點
· 閥門結構長度設計符合EN558系列2.1或IS05752系列1.1,法蘭符合EN1092-1,亦可按ASME/ANSIB16.5CL.150進行鉆孔。
· 閥門口徑:DN25-DN80。
· 閥門主要采用頂部進入設計,易于安裝維護。
· 采用連桿式手動操作,彈簧自動復位關閉密封特性。亦可按要求選擇氣動或電動執行機構。
· 可根據需要通過對取樣流量大小進行調節。
· 可添加掛鎖裝置,將意外操作的可能性降至最低。
操作條件
· 溫度范圍從-40℃(-40°F)到+200℃(+392°F)壓力范圍從1mbar到16bar(232psi)
試驗/標識
· 壓力和氣密性測試根據EN 12266-1(2012-06),泄率A,API598閥門檢查與試驗,在20KV電火花測試,保證襯里完整。閥體上標志以及商標根據EN19制定。根據EN 10204-3.1出具材質報告。
主要特點
· 閥門結構長度設計符合EN558系列2.1或IS05752系列1.1,法蘭符合EN1092-1,亦可按ASME/ANSIB16.5CL.150進行鉆孔。
· 閥門口徑:DN25-DN80。
· 閥門主要采用頂部進入設計,易于安裝維護。
· 采用連桿式手動操作,彈簧自動復位關閉密封特性。亦可按要求選擇氣動或電動執行機構。
· 可根據需要通過對取樣流量大小進行調節。
· 可添加掛鎖裝置,將意外操作的可能性降至最低。
操作條件
· 溫度范圍從-40℃(-40°F)到+200℃(+392°F)壓力范圍從1mbar到16bar(232psi)
試驗/標識
· 壓力和氣密性測試根據EN 12266-1(2012-06),泄率A,API598閥門檢查與試驗,在20KV電火花測試,保證襯里完整。閥體上標志以及商標根據EN19制定。根據EN 10204-3.1出具材質報告。
