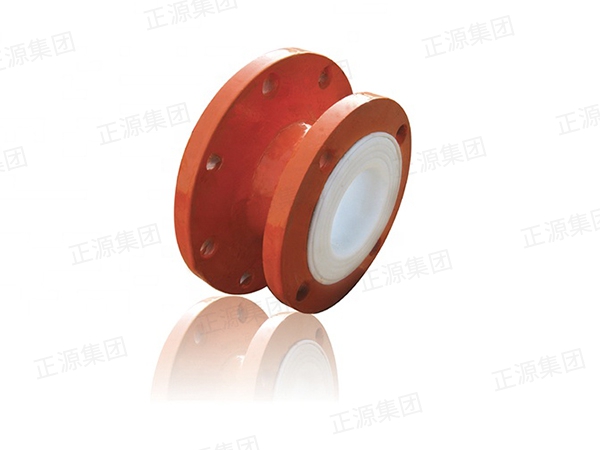

單位:mm |

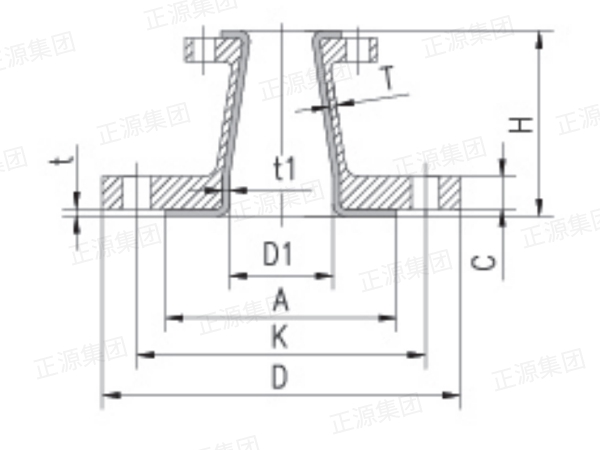

公稱通徑(DN) | 鐵坯規格T | 高度H | 孔徑 D1 | 襯塑厚度t | 大頭法蘭外徑D | 大頭法蘭孔距K | 大頭法蘭厚度C | |
(DN) DN(mm) |
NPS (inch) | |||||||
20/ | 3/4 | 29×2.5 | 70 | 17 | 2.5 | 105 | 75 | 14 |
25/ | 1 | 34×3 | 75 | 21 | 2.5 | 115 | 85 | 14 |
32/ | 1 1/4 | 42×3 | 80 | 29 | 2.5 | 140 | 100 | 16 |
40/ | 1 1/2 | 45×3 | 85 | 32 | 2.5 | 150 | 110 | 16 |
50/ | 2 | 57×3 | 90 | 43 | 3 | 165 | 125 | 16.5 |
65/ | 2 1/2 | 76×4 | 90 | 60 | 3 | 185 | 145 | 17.5 |
80/ | 3 | 89×4 | 90 | 72 | 3.5 | 200 | 160 | 17.5 |
100/ | 4 | 108×4 | 100 | 91 | 3.5 | 220 | 180 | 19.5 |
125/ | 5 | 133×4.5 | 120 | 113 | 4 | 250 | 210 | 19.5 |
150/ | 6 | 159×4.5 | 130 | 138 | 4 | 285 | 240 | 21.5 |
200/ | 8 | 219×6.5 | 160 | 192 | 5 | 340 | 295 | 21.5 |
250/ | 10 | 273×7 | 180 | 245 | 5 | 395 | 350 | 23.5 |
300/ | 12 | 325×8 | 200 | 293 | 6 | 445 | 400 | 23.5 |
注:以上數據僅供參考。
單位:mm |
公稱通徑(DN) | 鐵坯規格T | 高度H | 孔徑 D1 | 襯塑厚度t | 大頭法蘭外徑D | 大頭法蘭孔距K | 大頭法蘭厚度C | |
(DN) DN(mm) |
NPS (inch) | |||||||
20/ | 3/4 | 29×2.5 | 70 | 17 | 2.5 | 105 | 75 | 14 |
25/ | 1 | 34×3 | 75 | 21 | 2.5 | 115 | 85 | 14 |
32/ | 1 1/4 | 42×3 | 80 | 29 | 2.5 | 140 | 100 | 16 |
40/ | 1 1/2 | 45×3 | 85 | 32 | 2.5 | 150 | 110 | 16 |
50/ | 2 | 57×3 | 90 | 43 | 3 | 165 | 125 | 16.5 |
65/ | 2 1/2 | 76×4 | 90 | 60 | 3 | 185 | 145 | 17.5 |
80/ | 3 | 89×4 | 90 | 72 | 3.5 | 200 | 160 | 17.5 |
100/ | 4 | 108×4 | 100 | 91 | 3.5 | 220 | 180 | 19.5 |
125/ | 5 | 133×4.5 | 120 | 113 | 4 | 250 | 210 | 19.5 |
150/ | 6 | 159×4.5 | 130 | 138 | 4 | 285 | 240 | 21.5 |
200/ | 8 | 219×6.5 | 160 | 192 | 5 | 340 | 295 | 21.5 |
250/ | 10 | 273×7 | 180 | 245 | 5 | 395 | 350 | 23.5 |
300/ | 12 | 325×8 | 200 | 293 | 6 | 445 | 400 | 23.5 |
注:以上數據僅供參考。
